Каталог запорной арматуры

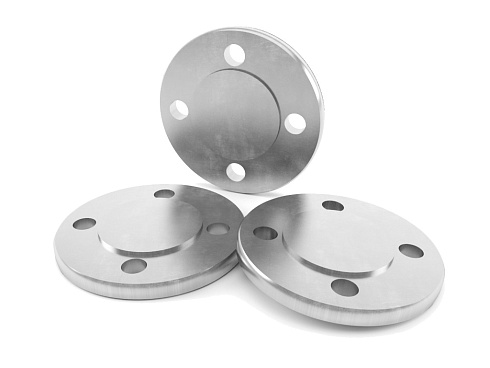

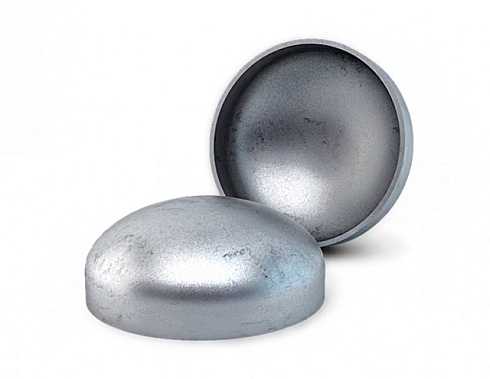

Для изготовления заглушки по АТК 24.200.02-90 применяют легированную и низколегированную углеродистую сталь. Диаметры арматуры для трубопроводных систем находятся в диапазоне от 32 до 1600 мм.

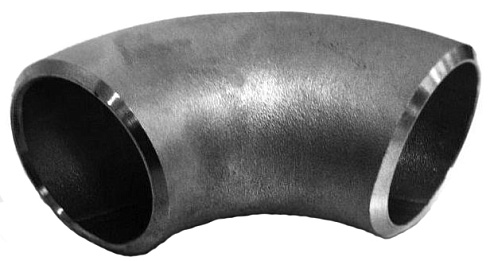

Крутоизогнутые отводы — это разновидность бесшовных отводов, где материалами для изготовления выступают углеродистые и низколегированные стали.

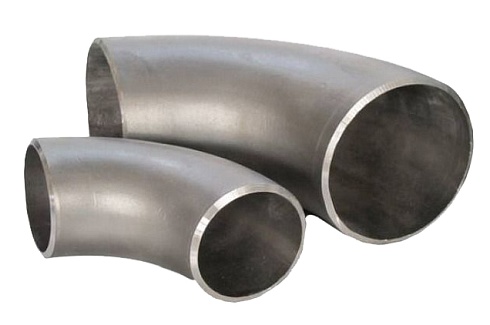

Отводом называют соединительную часть трубопроводной системы, которая позволяет реализовать плавное изменение направление движения трубопровода.

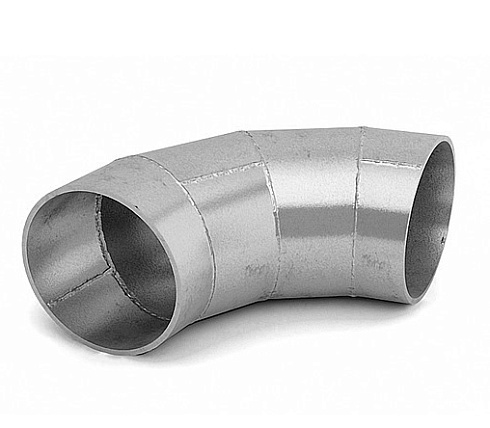

Отводы секционные, изготовленные по ОСТ 36.21-77 Отводы секционные, выполненные по ОСТ 36-21-77 производятся методом сварки нескольких секций из углеродной стали, благодаря чему имеют хорошую долговечность и соответственно высокую прочность конечного изделия.

При соединении деталей трубопроводов в горизонтальной плоскости, изменение оси симметрии помогает перенаправить поток рабочей среды или избежать застоя в системе.

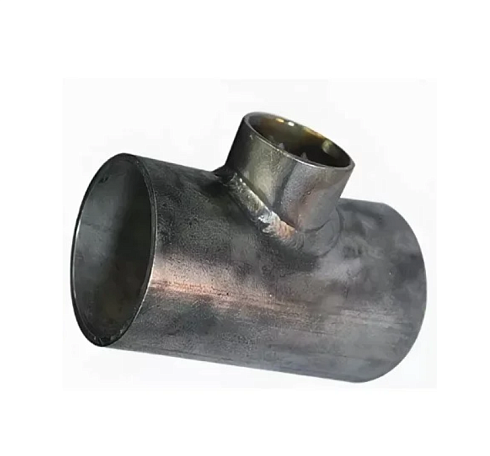

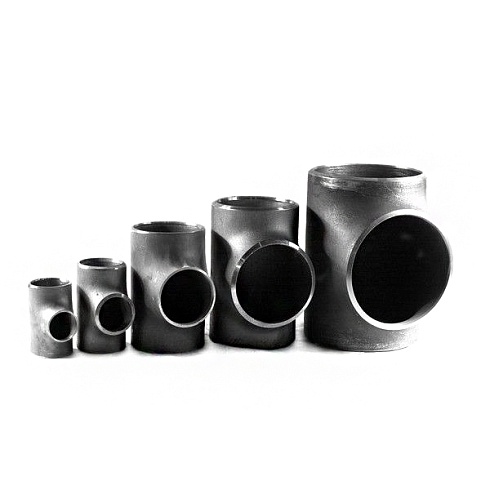

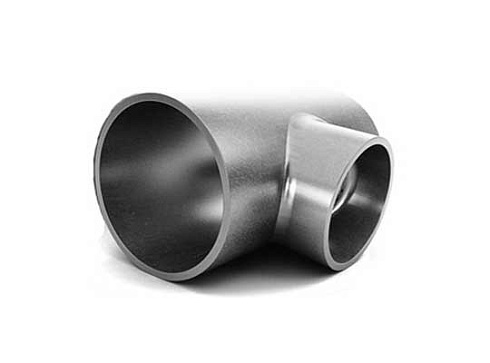

Основным назначением стальных бесшовных тройников является подсоединение к трубопроводу различных боковых ответвлений.

Фланцы плоские ГОСТ 12821-80 предназначены для соединения, стыковки, присоединения элементов трубопровода, работающих при давлениях от 0,16 МПа до 2,0 МПа и температуре от -70°С до +300°С.

Герметичность затвора клапанов по классу А ГОСТ 9544.

Рабочая среда: жидкие и газообразные среды, в том числе нефтепродукты, неагрессивные к материалам деталей кранов.

Климатическое исполнение по ГОСТ 15150: У; ХЛ.

Присоединение к трубопроводу: под приварку встык, муфтовое резьбовое, фланцевое, с ответными фланцами.

Возможна поставка в материальном исполнении К1 и К2 по ГОСТ 13846-89 и AA, BB, СС, DD, EE, FF, HH по API Spec 6A.

Присоединение к трубопроводу: фланцевое (ГОСТ, РД, API).

Диаметры сменных втулок, мм: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 18.

Направление подачи рабочей среды: одностороннее.

Герметичность затвора по ГОСТ 11823-91.

Корпусные детали изготовляются из стали 20, 09Г2С, 15ХМ, 08Х18Н10Т 12Х18Н10Т, 10Х17Н13М3Т.

Рабочая среда: жидкие и газообразные среды, в том числе нефтепродукты, неагрессивные к материалам деталей клапанов.

Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.

Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12821, муфтовое под приварку, муфтовое резьбовое, под приварку встык.

Рабочая среда: жидкие и газообразные среды, в том числе нефтепродукты, неагрессивные к материалам деталей клапанов.

Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.

Присоединение к трубопроводу: с ответными фланцами под приварку к трубопроводу.

Корпусные детали изготовляются из стали марок: 25Л, ХМ25Л, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ.

Рабочая среда: жидкие и газообразные среды, в том числе нефтепродукты, неагрессивные к материалам деталей клапанов.

Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.

Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12821.

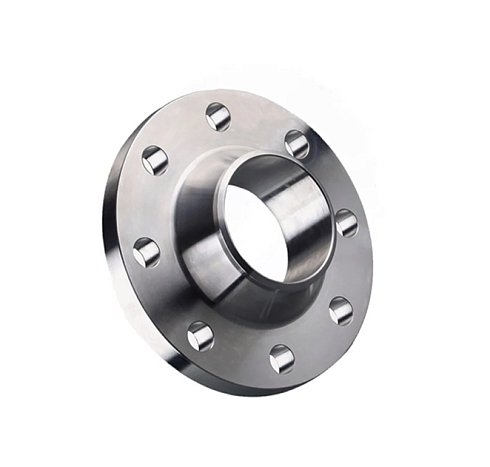

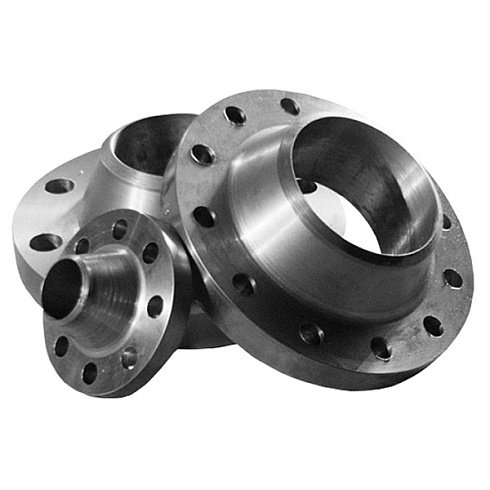

Фланцы (воротниковые) стальные приварные встык по ГОСТ 12821; Фланцы (плоские) стальные приварные по ГОСТ 12820; Фланцы устьевого оборудования по ГОСТ 28919; Фланцы стальные резьбовые по ГОСТ 9399; Фланцы ASME (ANSI), DIN-EN; Заглушки фланцевые стальные; Изготовление фланцев и заглушек по чертежам и из материала заказчика.

Фланцевые соединения трубопроводной арматуры, нефтегазового, энергетического оборудования и строительных конструкций с температурой применения от -250°С до 700°С

Типоразмеры: диаметр от М8 до М76 и длина от 40 до 1800 мм

Материал изготовления: сталь 20, 25, 35, 40Х, 09Г2С, 30ХМА, 20Х13, 14Х17Н2, 20ХНЗА, 12Х18Н10Т, 10Х17Н13М2Т, 45Х14Н14В2М и др.

Защитное покрытие: оцинкование (Ц.хр.), кадмирование (Кд.хр.), оксидирование (Хим.Окс.прм.), фосфатирование (Хим.Фос.прм.)

Предназначен для подачи или перекрытия давления в манометр, измеряющий давление в фонтанной и трубопроводной арматурах.

Изделия сертифицированы по Spec 6A API и ГОСТ Р.

Качество изготовления кранов обеспечивается системой сертифицированной по ISO 9001.

Кран КСМ-35 с нержавеющим шаром (пробкой) на опорах и с уплотнением из композитного эластомерного материала.

Сброс давления через манометр производится через дренаж в атмосферу или отводную трубку с подсоединением К 1/4”

Кольца Армко предназначены для уплотнения фланцевых соединений с присоединительными поверхностями типа исполнения 7 по ГОСТ 12815-80 арматуры, трубопроводов, фланцев сосудов, аппаратов, насосов, оборудования нефте- и газодобычи, химической, нефтеперерабатывающей и других отраслей промышленности.

Прокладки овального сечения (кольца Армко) имеют в сечении форму прямоугольника, завершенного по двум противоположным сторонам полукругами. Малая площадь контакта под высоким сжимающим давлением фланцевого крепежа приводит к надежной герметичности соединения, так как вследствие пластической деформации прокладки заполняются микронеровности уплотнительной поверхности. онтактные поверхности прокладки овального сечения и фланца должны быть обработаны прецизионно точно. Некоторые типы прокладок овального сечения «активируются давлением» (pressure-energized), то есть уплотнительные свойства прокладок улучшаются с ростом давления. Прокладки овального сечения могут использоваться совместно со стальными фланцами, имеющими канавку круглой формы. Стальные прокладки (кольца Армко) позволяют создать уплотнение при высоких давлениях, когда прокладки других типов не применимы.

Предназначен для установки и предохранения манометра от размораживания при отрицательных температурах.

Обеспечивает надежную работу в комплекте с манометром в диапазоне давления до 35 МПа, при температуре до минус 60ºС за счет конструкции и применения специальных материалов.

- полная герметизация каналов подвода рабочей среды к манометру; - безопасность замены манометра и мембраны; - внутренняя полость манометра заполнена незамерзающей жидкостью и отделена мембраной от рабочей среды

Герметичность затвора по классу А ГОСТ 9544.

Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.

Герметичность затвора задвижек по классу А ГОСТ 9544.

Корпусные детали изготовляются из сталей 20, 09Г2С, 25Л, ХМ25Л, 12X18H10T, 12X18H9ТЛ, 10X17H13M2T, 12X18H12M3ТЛ.

Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, природный газ, агрессивные среды, в том числе с содержанием сероводорода.

Допускается применение на других рабочих средах, неагрессивных к материалам деталей задвижек.

Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.

Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12820 или ГОСТ 12821, муфтовое под приварку, муфтовое резьбовое, с патрубками под приварку встык.

Управление – ручное, через редуктор, под электропривод.

Уровень технических требований к рабочим характеристикам по ГОСТ / по API: УТР1, УТР2 / PR1, PR2.

Герметичность затвора задвижек по классу А ГОСТ 9544.

Температурные классы по API: K, L, P, R, S, T, U.

Возможна поставка в материальном исполнении К1 и К2 по ГОСТ 13846-89 и AA, BB, СС, DD, EE, FF, HH по API Spec 6A. УТТ3, УТТ4 / PSL1,PSL2, PSL3, PSL3G.

Климатическое исполнение по ГОСТ: У, ХЛ.

Корпусные детали изготовляются из стали марок: 20Л, ХМ25Л, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ.

Герметичность затвора задвижек по классу А ГОСТ 9544.

Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды, неагрессивные к материалам деталей задвижек.

Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.

Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12821, под приварку встык.

Герметичность затвора клапанов по классу А ГОСТ 9544.

Корпусные детали изготовляются из стали 20, 12Х18Н10Т, 09Г2С, 15ХМ, 08Х18Н10Т, 10Х17Н13М3Т, или из материала заказчика.

Рабочая среда: жидкие и газообразные среды, в том числе взрывопожароопасные, неагрессивные к материалам деталей клапанов.

Климатическое исполнение по ГОСТ 15150: У1; ХЛ1. Тип корпуса клапана – проходной.

Присоединение к трубопроводу: под приварку встык, муфтовое резьбовое, муфтовое под приварку; фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 9399.

Герметичность затвора клапанов по классу С, (А по спецзаказу) ГОСТ 9544.

Корпусные детали изготовляются из стали 20.

Тип корпуса клапана – проходной.

Рабочая среда: вода, пар, газ, а так же другие среды, неагрессивные к материалам деталей клапанов.

Климатическое исполнение по ГОСТ 15150: У1.

Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12821, под приварку встык.

Аналог 15с54бк, 15лс54бк, 15нж54бк.

Герметичность затвора клапанов по классу А ГОСТ 9544.

Температура рабочей среды и климатическое исполнение по ГОСТ 15150

Тип корпуса клапана – проходной.

Рабочая среда: жидкие и газообразные среды, в том числе нефтепродукты, неагрессивные к материалам деталей клапанов.

Присоединение к трубопроводу – муфтовое резьбовое, цапковое с наружной резьбой, комбинированное: муфтовое, цапковое.
